选矿厂的高频振动单层筛（简称振动筛）在工作中使用一些功夫后，发显熹聚安脂筛网（简称筛网）频仍分裂穿孔，半年内就更新了18张 。经现场查抄，发现更换下来的旧筛网全数沿其加强筋方向分裂穿孔，且重要沿其窄加强筋方向分裂穿孔 。
针对此景象分析分析筛网分裂穿孔原因，并给出预防措施 。
振动筛结构
该型振动筛由机架、左筛框、右筛框、聚安脂支承梁（简称支承梁）、筛网、筛上矿粉网络斗、筛下矿粉网络斗、振动电动机及电气节造屏9部门组成 。其中筛网装置在支承梁上，上、钟注下支承梁各装置1张筛网；支承梁与筛网上的加强筋接触，起到支承筛网的作用；筛网上的筛孔尺寸为0.30?0.60mm，需凭据选矿工艺和磨矿分级要求进行配置 。

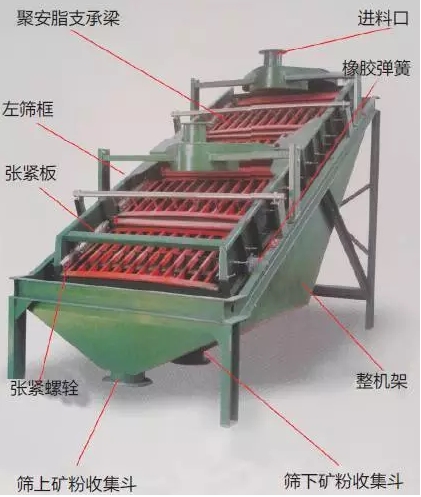

振动筛
原因分析
。1）筛网加强筋设计不合理
筛网有7条纵向窄加强筋和6条纵向的宽加强筋，筛网分裂穿孔地位多数在7条纵向窄加强筋地位 。我们发现筛网窄加强筋比支承梁窄，未与支承梁齐全吻合 。分析以为，支承梁宽出筛网加强筋，可直接磨损筛网网格，可造成筛网加快分裂穿孔 。
无缺与分裂穿孔筛网对比
。2）未实时更换磨损的支承梁
我们发现支承梁经陆续使用2年后，其磨损后出现磨尖、磨偏及凹凸不平景象，磨尖部位像刀口一样 。分析以为，倒伛动筛高频振动时，磨尖、磨偏及凹凸不平的支承梁就会陆续冲击、磨损、切割筛网的加强筋部位，造成筛网过早分裂穿孔 。
。3）给矿布料存在问题
经观察得知，出产过程中存在给矿布料不均匀、给矿落差过大、给矿流量过猛等景象 。若筛网给矿布料不均匀，可造成筛网网格部门受力过大；若给矿落差超过300mm或给矿流量过猛，其对筛网的冲击力更大 。上述问题均会造成筛网超过设计负荷和承载能力，导致筛网过早分裂穿孔 。
。4）筛网质量不不变
该种筛网为聚安脂资料造成，选取模具浇注成型工艺批量出产 。由于配料配方比例变动、成形温度颠簸、操作人员的素质差距等原因，可能造成筛网质量不不变，导致筛网抗磨损性、耐屈挠性及承载能力降低 。
。5）筛网装置不当
筛网由筛框左、右两侧的螺栓张紧和固定，筛网装置在支承梁上，筛网的13条加强筋与13条支承梁应齐全吻合 。若是在装置筛网时，其左、右两侧的螺栓伸出长度调整不当，就会造成筛网加强筋与支承梁错位，加强筋与支承梁接触、支承面积就会削减，筛网受到的压力就会增大，将导致筛网网格与窄加强筋结合部位分裂穿孔 。此表，在拧紧螺栓时若筛网张紧力过大，将造成筛网产生较大预应力，也会导致筛网过早分裂穿孔 。
预防措施
凭据对筛网过快分裂穿孔原因的分析，我们采取了以下5项预防措施：一是改善给矿前提，降低给矿落差、降低给矿流量，使给矿布料均匀 。二是与出产厂家签定质量保障和谈，保障筛网供货质量 。三是提高筛网装置质量，使筛网13条加强筋与13条支承梁齐全吻合，以保障筛网支承面积 。四是实时更换已经磨损的支承梁 。五是在无新支承梁更换时，在筛网与已经磨损支承梁之间铺垫废旧自行车轮胎，以减轻和预防支承梁尖角对筛网的磨损 。
采取以上预防措施后，该型振动筛筛网频仍分裂穿孔故障大为削减，有效耽搁了筛网使用寿命 。
豫公网安备 41072102000847号
代替进口激振器
